Datenbeschrieb Leitungskataster
Das Geomatik- und Vermessungsamt übernimmt die Daten von den einzelnen Werken und führt die Leitungstrassen der verschiedenen Werke im Leitungskataster zusammen. Im Leitungskataster der Stadt Winterthur sind die Leitungen folgender Werkseigentümer dargestellt: Stadtwerk Winterthur (Gas, Wasser, Fernwärme und Elektrizität), Tiefbauamt (Entwässerung), Swisscom, Cablecom, Erdgas Ostschweiz und EKZ sowie von weiteren privaten Werkeigentümern sofern letztere der Stadt die Leitungen zur Aufnahme in den Leitungskataster gemeldet haben. Der Leitungskataster ist ein wichtiges Informations- und Koordinationsinstrument. Er bietet eine Gesamtübersicht, enthält jedoch einen deutlich geringeren Informationsgehalt als die Werkspläne der einzelnen Werke.

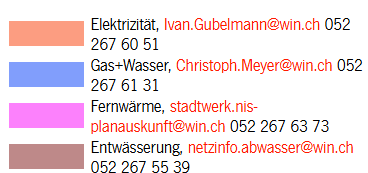

Mit dem Leitungskataster werden die Aktualitätsperimeter dargestellt. In diesen markierten Bereichen sind Bauarbeiten der Stadt Winterthur geplant, in Ausführung oder bereits abgeschlossen, jedoch noch nicht in den Leitungskatasterdaten nachgeführt. Weitergehende Informationen können bei den jeweiligen Ansprechpersonen bezogen werden.

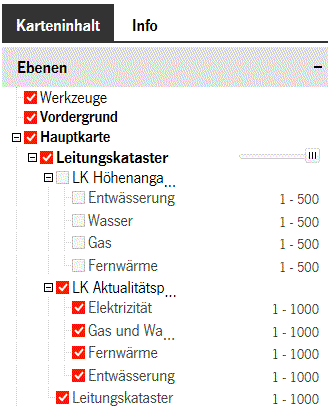

Ergänzend sind im Leitungskataster der Stadt Winterthur auch Höheninformationen darstellbar. Die Höhenangaben beziehen sich, wenn nicht anders vermerkt, auf Oberkante Rohr. Deren Zuschaltung erfolgt, indem bei aktiviertem Thema Leitungskataster über "Karteninhalt", "Ebenen" und aufklappen der "LK Höhenangaben" diese für alle oder einzelne Medien ausgewählt werden.
Weitergehende detaillierte Werkplan-Informationen müssen beim jeweiligen Werk bezogen werden.
EKZ-Netzregion Weinland: ekz.ch/planauskunft
Die Leitungsbauten können von den Werken nicht ohne Zeitverzögerung im Werksinformationssystem nachgetragen (fortgeführt) werden.
Bei Bedarf kann beim Geomatik- und Vermessungsamt ein richtigkeitsbestätigter Leitungskatasterplan bezogen werden. Mit der Richtigkeitsbestätigung bestätigt das Vermessungsamt in Rücksprache mit den Werkeigentümern (Stadtwerk, Stadtentwässerung, Cablecom und Swisscom) die Vollständigkeit der dargestellten Leitungstrassen entsprechend der aktuellen Bauausführung abgeklärt und als richtig befunden zu haben. Auch bei einem richtigkeitsbestätigten Leitungskatasterplan gilt die Datenqualität gemäss Datenbeschrieb Leitungskataster.
Leitungskatasterpläne in den Formaten DXF oder PDF können beim Geomatik- und Vermessungsamt bezogen werden.
Die Trassen der einzelnen Werkeigentümer im Leitungskataster weisen folgende Datenqualität aus:
Entwässerungsleitungen
Die öffentlichen Entwässerungsleitungen sind i.d.R. mit Dezimetergenauigkeit im Leitungskataster dargestellt. Die Erfassung erfolgte i.d.R. auf der Basis von Ausführungsplänen. Liegenschaftsentwässerungen (inkl. Grundstücksanschlussleitungen) wurden i.d.R. ab Projektplänen erhoben. Betreffend Vollständigkeit und Lagegenauigkeit kann weder für öffentliche noch für Leitungen Dritter Gewähr abgegeben werden. Die Daten werden täglich ab dem Werksinformationssystem der Stadtentwässerung aktualisiert.
Für Projektierungs- und Grabarbeiten sind Werkpläne bei der Stadtentwässerung, Pionierstrasse 7, 8403 Winterthur, +41 52 267 55 39 netzinfo.abwasser@win.ch anzufordern.
Gasleitungen von Stadtwerk Winterthur
Die Trassen der Gasleitungen im Eigentum von Stadtwerk Winterthur sind vollständig und bis zur Hausfassade mit Dezimetergenauigkeit dargestellt. Die Daten werden täglich ab dem Werksinformationssystem von Stadtwerk aktualisiert.
Gasleitungen der Erdgas Ostschweiz AG (EGO)
Die Trassen der Gashochdruckleitungen im Eigentum der Erdgas Ostschweiz AG (EGO) sind im Leitungskataster Winterthur aufgeführt.
Bei Gashochdruckleitungen ist folgendes zu beachten: Aufgrabungen innerhalb eines Streifens von 10m beidseits der Gashochdruckleitungen bedürfen einer Bewilligung durch die Aufsichtsbehörde (ERI). Weiterführende Auskünfte sind bei der Erdgas Ostschweiz AG, Postfach, 8010 Zürich einzuholen.
Wasserleitungen von Stadtwerk Winterthur
Die Trassen der Wasserleitungen im Eigentum von Stadtwerk Winterthur sind vollständig und bis zum Übergabepunkt mit Dezimetergenauigkeit dargestellt. Die Daten werden täglich ab dem Werksinformationssystem von Stadtwerk aktualisiert.
Elektrizitätstrassen von Stadtwerk Winterthur
Die Trassen der Elektrizitätsleitungen im Eigentum von Stadtwerk Winterthur sind vollständig und bis zum Gebäude mit Dezimetergenauigkeit dargestellt. Die Daten werden täglich ab dem Werksinformationssystem von Stadtwerk aktualisiert.
Weitere Elektrizitätstrassen (EKZ, AXPO)
Die Trassen der EKZ- und AXPO-Leitungen sind im Leitungskataster Winterthur aufgeführt. Die Daten wurden letztmals Mitte Juni 2017 ab dem Werksinformationssystem der EKZ aktualisiert. Betreffend Qualität dieser Leitungsinformation können keine Angaben gemacht werden.
Verbindliche Auskünfte zu diesen Trassen sind bei der EKZ-Netzregion Weinland, Deisrütistr. 12, 8472 Seuzach (ekz.ch/planauskunft) und beim AXPO-Leitungsbaubüro, Parkstr. 23, 5401 Baden einzuholen.
Fernwärmetrassen von Stadtwerk Winterthur
Die Trassen der Fernwärmeleitungen im Eigentum von Stadtwerk Winterthur sind vollständig und bis zur Hausfassade mit Dezimetergenauigkeit dargestellt. Die Daten werden täglich ab dem Werksinformationssystem von Stadtwerk aktualisiert.
Trassen von Swisscom
Die Trassen der Leitungen von Swisscom werden zum Teil erst mehrere Monate nach Bauausführung in den Leitungskataster aufgenommen. Im öffentlichen Grund sind die Telecom Leitungen (Telekommunikation) mehrheitlich mit Dezimetergenauigkeit dargestellt. Darauf ist allerdings nicht Verlass. Zum Teil ist ein vermuteter oder ein aus Projektplänen übernommener Verlauf dargestellt. Verbindungsleitungen auf privatem Grund sind mehrheitlich nicht dargestellt. Auf privatem Grund sind die Trassen der Leitungen von Swisscom i.d.R. unzuverlässig. Für verlässliche Auskünfte sind die Ausführungspläne, die sich i.d.R. im Besitz der Grundeigentümer befinden, zu konsultieren.
Trassen von Sunrise UPC
Die Trassen der Leitungen von Sunrise UPC werden zum Teil bis zu einem Jahr nach Bauausführung in den Leitungskataster aufgenommen. Im öffentlichen Grund sind die Sunrise UPC Leitungen (Kabelkommunikation) mehrheitlich mit Dezimetergenauigkeit dargestellt. Darauf ist allerdings nicht Verlass. Zum Teil ist ein vermuteter oder ein aus Projektplänen übernommener Verlauf dargestellt. Die Daten werden vierteljährlich ab dem Werksinformationssystem von Sunrise UPC aktualisiert. Auf privatem Grund sind die Trassen der Leitungen von Sunrise UPC i.d.R. unzuverlässig. Für verlässliche Auskünfte sind die Ausführungspläne, die sich i.d.R. im Besitz der Grundeigentümer befinden, zu konsultieren.
Weitere private Trassen
Die Trassen weiterer privater Leitungen im öffentlichen Grund sind im Leitungskataster aufgeführt, soweit der Leitungseigentümer diese den städtischen Stellen (Geomatik- und Vermessungsamt, Stadtwerk) zur Aufnahme in den Leitungskataster gemeldet hat. Somit besteht keine Gewähr, dass alle Trassen privater Leitungen im öffentlichen Grund im Leitungskataster dargestellt sind.
